刮板、开口式连接环、压板

华星是链条运输系统的各种部件的生产商,那些部件包括:

• 经锻造而成,具有强的耐磨性能,与中双链及边双链配套的刮板;

• 根据 DIN 22253 以及 PN-G-46696 标准制作的开口式连接环;

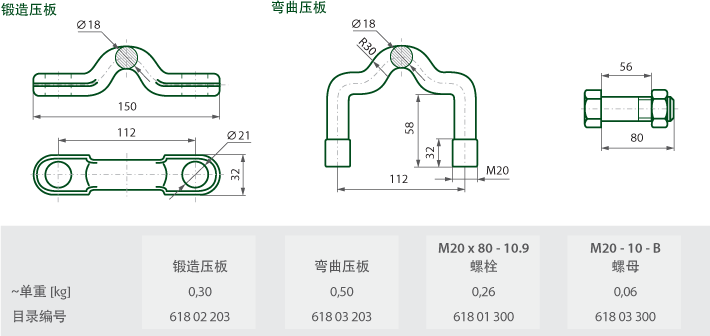

• 锻造压板及弯曲压板。

由于对每个生产环节严格把控质量,保证了所有部件对质量和强度的高要求。

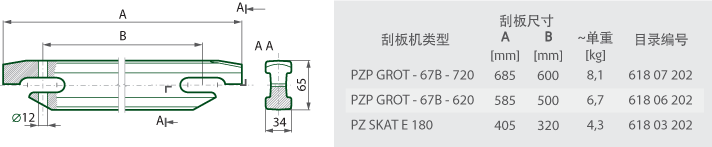

刮板

根据 DIN 22259 标准

对于中双链系统(链条中央牵引),华星公司为刮板运输机和转载机配置了强化、对称结构,并且能够和圆环链或紧凑链相匹配的刮板。刮板由铬钼钢锻造,由于其特殊的热处理工艺,保证了刮板的抗冲击强度等性能参数,并且超过了 DIN22259 标准要求。由于采用了具备自主知识产权的刮板压板专利技术(专利号:US007159707B2),借助使用高品质的螺栓及自锁螺母配件,有效延长了整个系统的工作年限,同时避免了系统压板连接松动打滑的风险。


1


机械性能

2

3

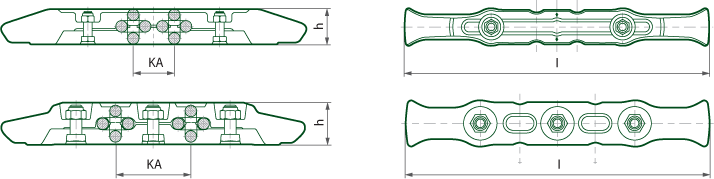

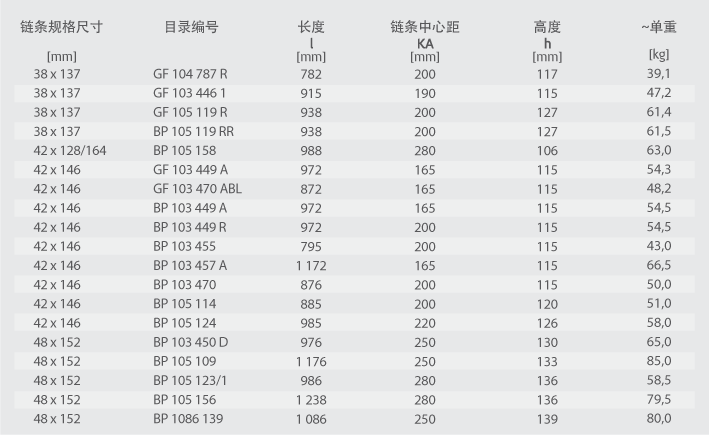

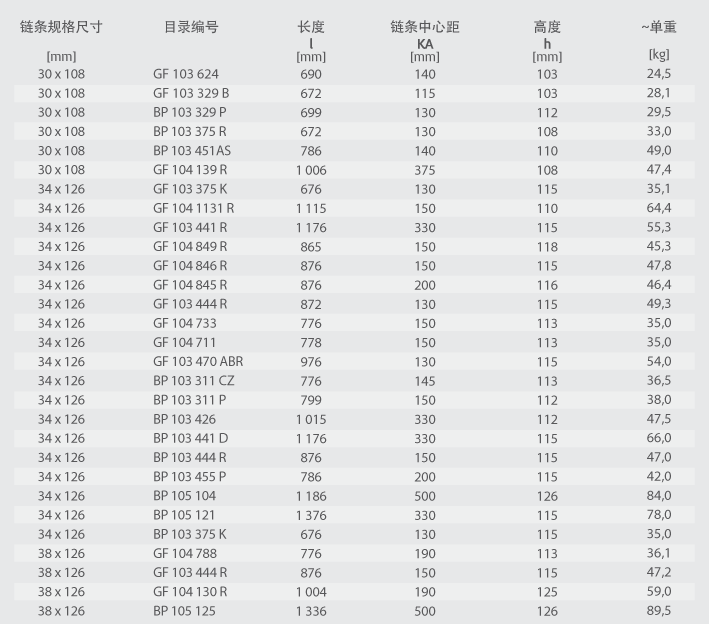

用于含连接环边双链装配的刮板

5


用于不带连接环边双链装配的刮板

6

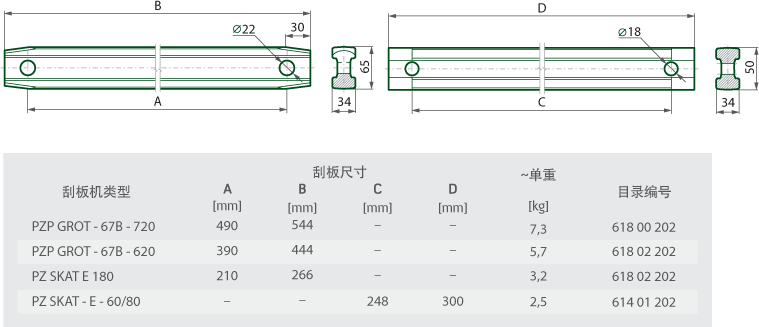

用于三链装配的刮板

7

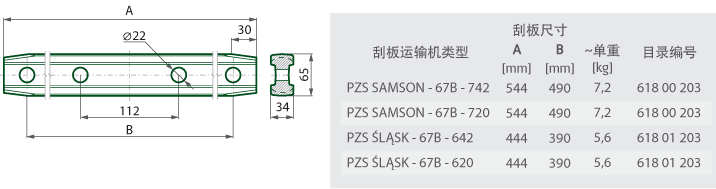

用于三链装配的压板


8


用于双链的及三链的组链装配

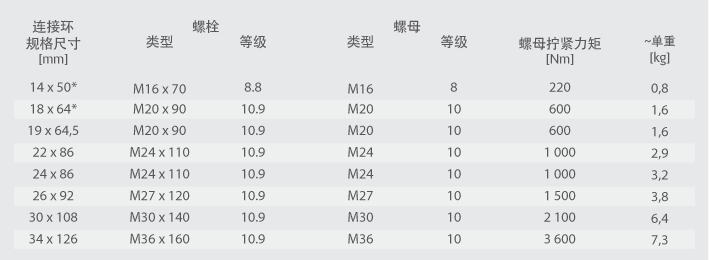

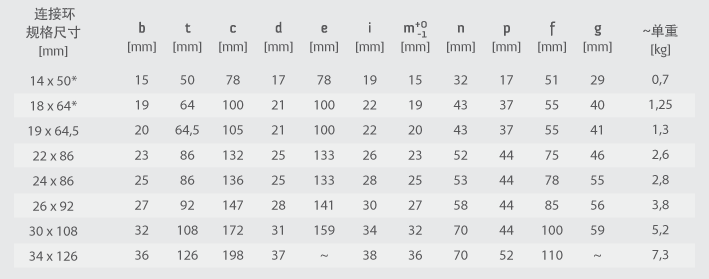

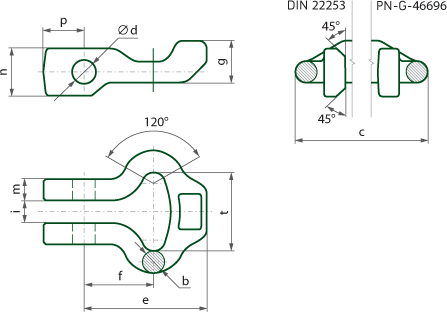

根据 DIN 22253 标准制作的连接环,其腿部带有倒角(坡口)

根据 PN-G-46696 标准制作的连接环,其腿部没有倒角(坡口)

9


10

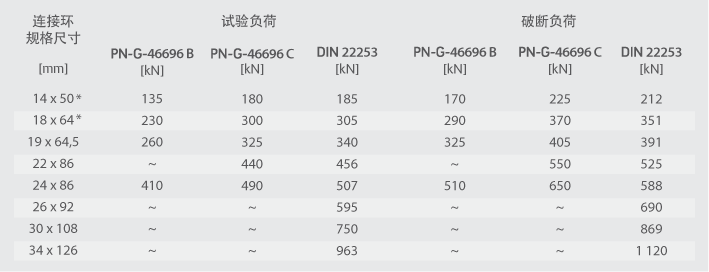

机械性能

11

12

与上述不同的尺寸和机械性能的开口式连接环可根据客户要求进行个性定制。

* 可制作根据 PN-G-46696 标准腿部没有倒角(坡口)的连接环
