矿用紧凑链

华星生产三种紧凑链:

• 根据 DIN 22255 标准、

• Master Profile 两倍超扁平紧凑链(根据 DIN 22255及华星专家制定的技术条件)、

• Master Profile 三倍超扁平紧凑链(根据 DIN 22255及华星专家制定的技术条件)。

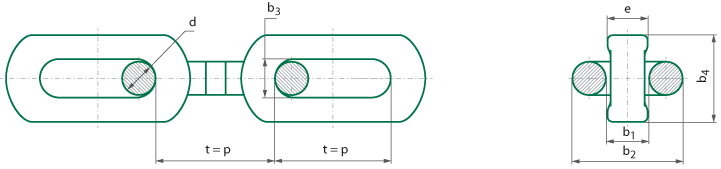

矿用紧凑链立环的外宽小于圆环的外宽但是链条并没有因此而降低其根据环尺寸及链条等级应该具备的强度性能。


1

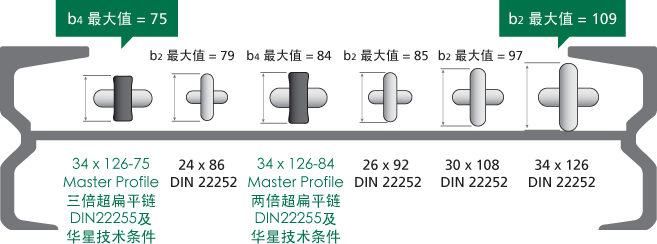

两倍超扁平链及三倍超扁平链根据 34x12-84 链及 34x126-75 链的示例。


矿用紧凑链

根据 DIN 22255 标准以及华星专家制定的技术条件


矿用紧凑链可替换目前常用的同等公称直径的圆环链,而且不需要对原有刮板运输机进行改造。使用矿用紧凑链,还可以允许使用较低的刮板运输机侧面挡煤板,因为根据 DIN22255 标准制作的矿用紧凑链立环的外宽比根据 DIN22252 标准制作的圆环链立环外宽公称直径小一个数量级, 比如:34x126 毫米矿用紧凑链的外宽 b4 至大值 = max 94 (99) 这相当于30x108 毫米矿用圆环链的外宽 b2 至大值为 = 97。

提供的紧凑链(扁平链)的立环可以是通过扁平化或锻造工艺制造。对于机械性能与 DIN22255 标准不相适应的链条等级,华星制定了华星技术条件。如果客户需要高强紧凑链,华星可根据中国 MT/T 929 企业标准进行制造。


用途:刮板机、转载机、采煤机及掘进机等矿山设备。



2

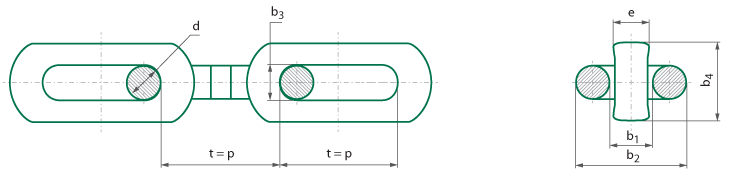

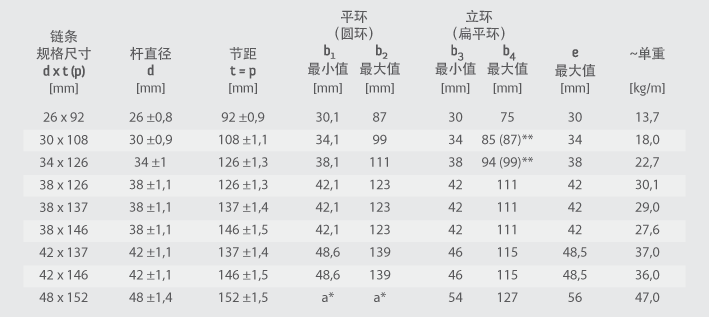

尺寸:

3

* 尺寸大小可与制造商商定

** 用扁平化链环制造


Master Profile 两倍超扁平紧凑链

根据 DIN 22255 标准以及华星专家制定的技术条件


rgb(0, 176, 80)

两倍超编平紧凑链具有根据 DIN22255 标准制作的扁平链的所有优点,同时,由于降低了立环的外宽,增加了链条与溜槽的间距,从而降低了马氏体摩擦效应的出现,减少了链条的工作损耗。同时,在不影响链条立环正常工作情况下,通过允许加大刮板的摩擦,增加刮板的工作时间。

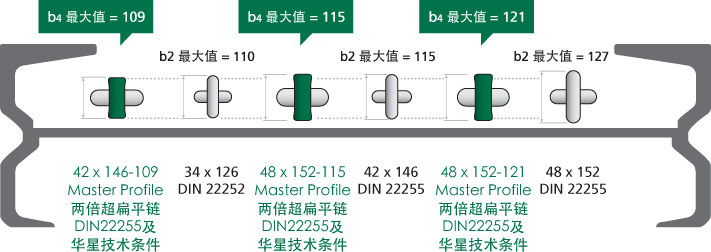

两倍超编平紧凑链立环的外宽,比根据 DIN22252 标准制作的圆环链外宽公称直径小两个数量级,

如: 42x146-109 毫米紧凑链的外宽 b4 = 109,与 34x126 圆环链相当,34x126 圆环链外宽 b2=110。

链条的耐久性与其外观几何形状有直接关系。为了使链条达到耐久性,公司通过电脑模拟软件,计算确定出紧凑链的外观形状。与圆环链相比,紧凑链提高了其关键部位的强度,增加了与溜槽摩擦的接触面,也因此明显减少了单位压力。两倍超编平紧凑链可匹配根据 DIN22256 标准制作的链轮、根据 DIN22257 标准制作的刮板以及根据 DIN 22253/PN-G-46696  标准制作的开口式连接环,并可替换目前使用的圆环链或根据 DIN22255 标准制作的紧凑链。公司提供的链条的立环可以是通过扁平化或锻造方式制造。对于其他未包括在 DIN22255 标准中的机械性能或尺寸的链条,华星专家制定了华星技术条件。

华星生产的 22x86-61 及 24x86-64 两倍超扁平紧凑链已经投放市场。该链条的制造标准为:DIN 22255 以及华星技术条件。

由于产品优异,因此获得了如下大奖:

• 卡托维兹市 2015 创新产品奖

• “2015 年度矿业成功” 创新类荣誉奖

4


5

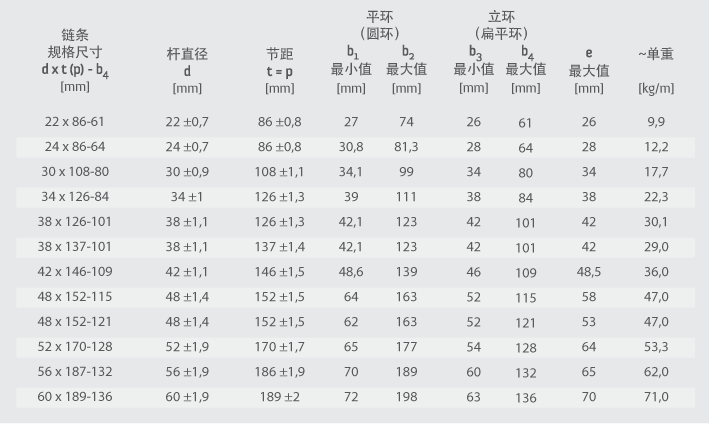

尺寸:

6

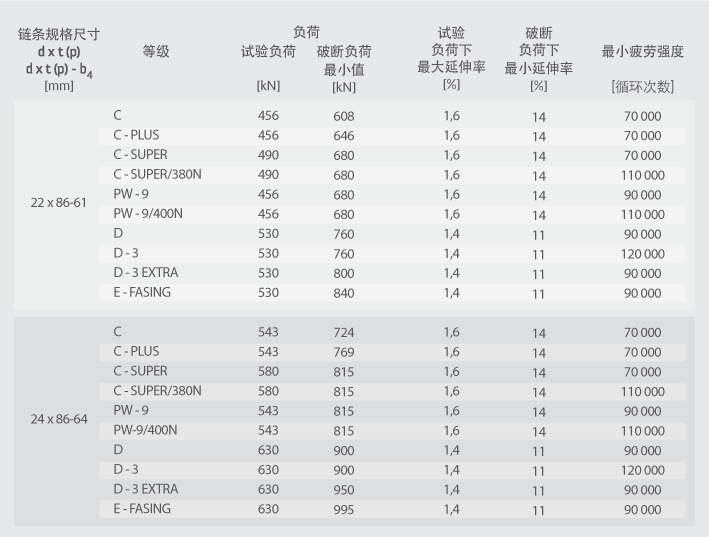

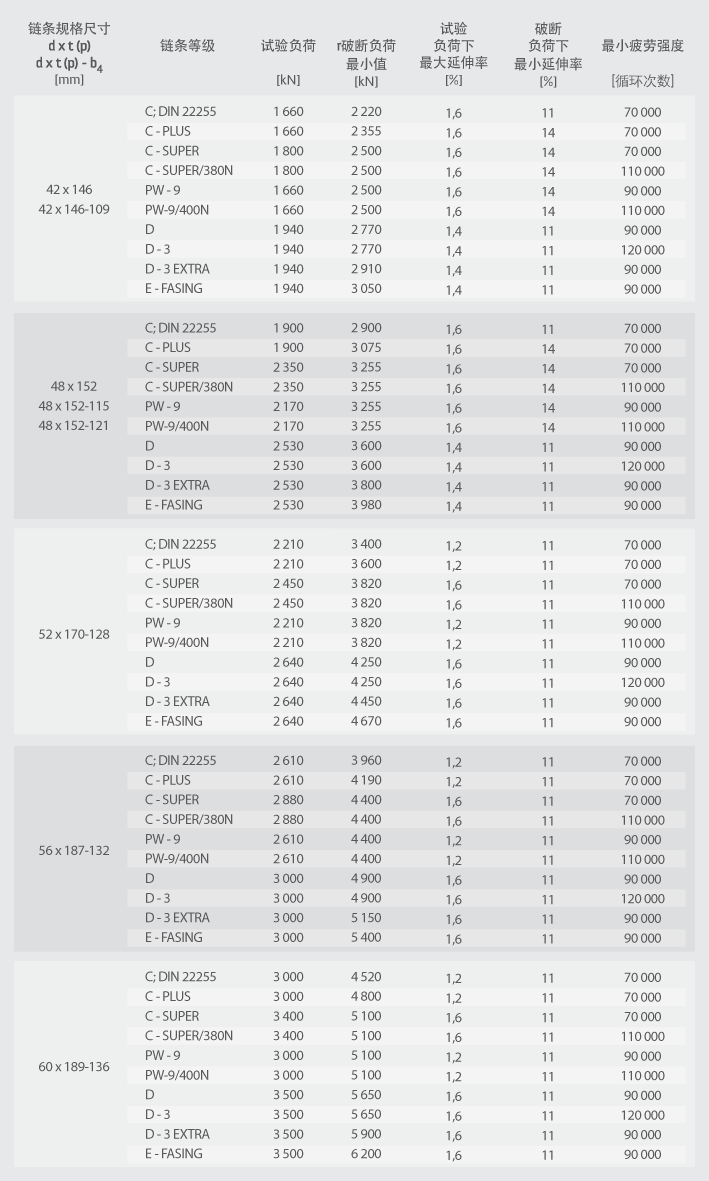

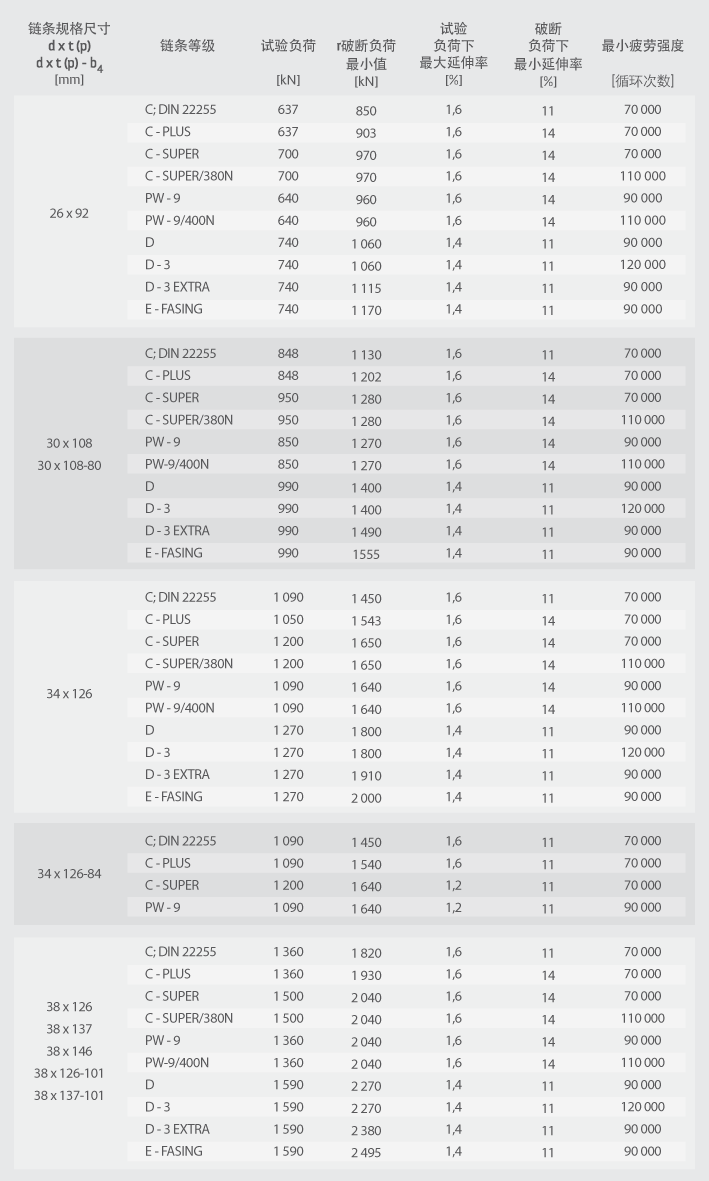

机械性能:

7

8

9



Master Profile 三倍超扁平紧凑链

根据 DIN 22255 标准以及华星专家制定的技术条件


Master Profile 矿用高强三倍超扁平紧凑链是一系列创新产品,相对于两倍超扁平链,具有进一步减少的立环外宽。由于其特殊的设计结构,可以更加有效地与运输系统其它部件配合,提高运输系统的运输效率。和根据 DIN22255 标准制作的同样外宽大小的普通矿用紧凑链相比,Master Profile 矿用高强三倍超扁平紧凑链的强度和寿命,都有了明显的提高。三倍超扁平链立环的外宽比根据 DIN22252 标准制作的圆环链的公称直径小三个数量级。如:34x126-75 毫米的链条至大外宽为:b4=75 毫米的至大外宽,而 24x86 毫米圆环链的外宽 b2 至大值 =79 毫米。

Master Profile 矿用高强三倍超扁平紧凑链,其立环还具有档,其作用是防止链条的卡阻。


10

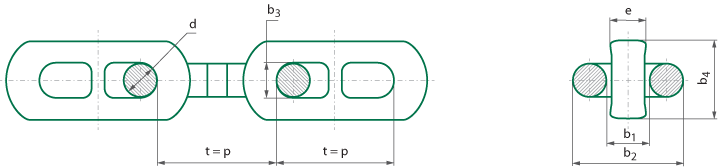

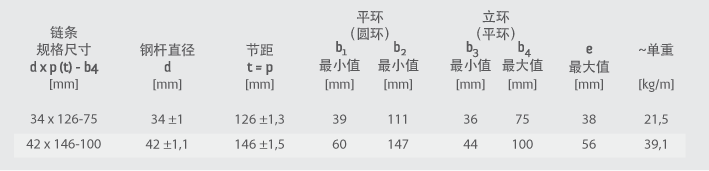

尺寸:

11

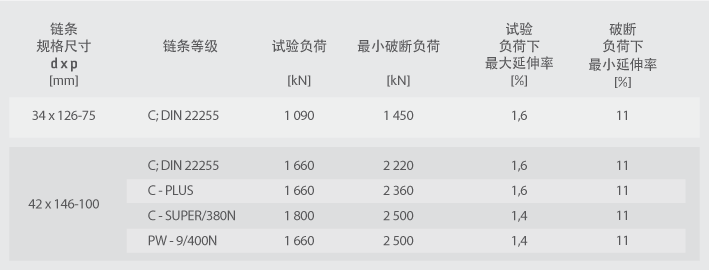

机械性能:

12
